Geographic Information System 2: บทที่ 9 การวิเคราะห์ข้อมูลแรสเตอร์

กำหนดประเด็นปัญหา
เป็นการกำหนดประเด็นปัญหาที่ต้องการหาคำตอบหรือวัตถุประสงค์ของการวิเคราะห์ ซึ่งมีขั้นตอนหลักในการวิเคราะห์ปัญหาดังนี้

1. การกำหนดปัจจัยในการวิเคราะห์ เป็นการกำหนดตัวแปรที่ใช้ในการวิเคราะห์ปัญหาที่ต้องทราบคำตอบแต่ละประเด็น จะมีตัวแปรที่เกี่ยวข้องแตกต่างกันไป ดังนั้น จึงต้องมีการกำหนดรายละเอียดของตัวแปรต่างๆที่เกี่ยวข้องหรือที่จะใช้ในการวิเคราะห์ว่ามีอะไรบ้าง
2. การเตรียมข้อมูลที่ใช้ในการวิเคราะห์ เป็นการเตรียมรายละเอียดข้อมูลตามตัวแปรหรือเงื่อนไขที่กำหนด
3. การประมวลผลและวิเคราะห์ข้อมูล เป็นการวางแผนกำหนดแนวทางในการวิเคราะห์ข้อมูลด้วยคำสั่งทางด้านการวิเคราะห์ข้อมูลเวกเตอร์ด้วยการซ้อมทับข้อมูลในรูปแบบต่างๆและเมื่อกำหนดแนวทางได้แล้วก็เริ่มประมวลผลข้อมูล

ทั้งนี้ในการวิเคราะห์พื้นที่ควรสอบถามผู้เชี่ยวชาญถึงปัจจัยที่นำมาวิเคราะห์ การแบ่งประเภทปัจจัย รวมถึงการให้ค่าถ่วงน้ำหนักปัจจัยและค่าคะแนนของประเภทข้อมูล ตัวอย่างเช่น การวิเคราะห์พื้นที่เหมาะสมสำหรับการสร้างที่ฝังกลบขยะ

ก่อนการวิเคราะห์พื้นที่ควรวางแผนแนวทางในการวิเคราะห์ข้อมูลคร่าว ตัวอย่างเช่น การวิเคราะห์พื้นที่เหมาะสมสำหรับการสร้างที่ฝังกลบขยะ

ขั้นตอนการประมวลผลและวิเคราะห์ข้อมูลแรสเตอร์
ประมาณค่าหาความลาดชันของพื้นที่ในช่วงรูปแบบ Inverse Distance Weighted ( IDW) ระยะขนาดเซลล์ผลลัพธ์เท่ากับ 40และตั้งชื่อ Idw_elv

นำเข้าข้อมูล Chon_elv.shp และ Chon_pro.shp จาก C:\RTArcGIS\LandFill
เปิดหน้าต่าง ArcToolbox ดับเบิ้ลคลิก 3D Analyst Tool > Raster Interpolation > IDW

หน้าต่าง IDW กำหนดการประมาณค่า ดังภาพ

กำหนดขอบเขตผลลัพธ์การประมาณค่าในช่วงให้มีขอบเขตตามชั้นข้อมูลพื้นที่ศึกษา โดยคลิกปุ่ม Environments คลิก Processing Extent ที่ Extent เลือกชั้นข้อมูล Same as layer Chon_pro และคลิก Raster Analysis ที่ Mask เลือกชั้นข้อมูล Chon_pro และคลิกปุ่ม OK

เมื่อกำหนดเงื่อนไขต่างๆ พร้อมแล้วคลิกปุ่ม OK

วิเคราะห์พื้นที่หาความลาดชัน

ดับเบิ้ลคลิก Spatial Analyst Tool > Surface > Slope

หน้าต่าง Slope กำหนดค่าดังภาพ ตั้งชื่อ Slope และคลิกปุ่ม OK ผลลัพธ์จะได้ชั้นข้อมูล Slope ที่มีขนาดเซลล์เท่ากับชั้นข้อมูล DEM ที่กำหนด

การจัดกลุ่มข้อมูล Slope ใหม่ (Reclassify)

นำข้อมูลแรสเตอร์ที่นำเข้ามาจัดค่าคะแนนและค่าถ่วงน้ำหนักของแต่ละตัวแปรความลาดชันในทางค่าสถิติที่ถูกต้องและตั้งชื่อ Slo_Re

เปิด ArcToolbox ดับเบิ้ลคลิกบน Spatial Analyst Tool > Reclass > Reclassify
หน้าต่าง Reclassify กำหนดค่าดังภาพและคลิกปุ่ม ok

เมื่อนำข้อมูล ให้คลิกคำสั่ง Classify ที่จะรูปแบบตารางสถิติ คุณลักษณะของกราฟ

การสอบถามข้อมูลลักษณะชั้นหินฐาน

กำหนดชั้นข้อมูลตัวแปรตามตาราง

การสร้างและลบฟิลด์

เปิดตารางข้อมูล Chon_geo โดยคลิกขวาบนชั้นข้อมูลเลือก Open Attribute Table

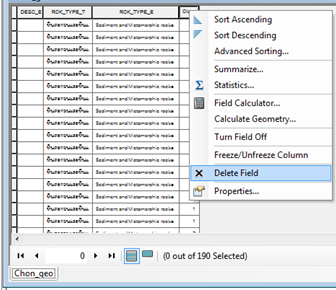

การลบฟิลด์ โดยคลิกขวาบนฟิลด์ที่ต้องการลบ จากนั้นเลือกคำสั่ง Delete Field

สร้างฟิลด์ใหม่ โดยคลิกปุ่ม Table Options > Add Field ให้ตั้งชื่อฟิลด์เป็น Class เพื่อรองรับค่าพื้นที่ในหน่วยไร่ กำหนดค่าดังภาพและคลิกปุ่ม OK

การแสดงผลเฉพาะข้อมูลที่เลือกและคำนวณค่าในฟิลด์

คลิก Select By Attributes
กำหนดเงื่อนไข “ DESC_T1” = ‘ ชั้นข้อมูล ‘ OR “ DESC_T1” = ‘ ชั้นข้อมูล ‘

คลิกขวาบนฟิลด์ Chon_geo เลือก Field Calculator

หน้าต่าง Field Calculator สามารถเลือกการแสดงผลชื่อฟิลด์ได้ที่ปุ่ม หรือคลิกขวาในช่องแสดงรายการฟิลด์เพื่อเรียกใช้งาน ให้เลือก Sort Ascending สังเกตค่าในรายการจะเรียงลำดับตามตัวอักษรจาก A – Z ช่วยทำให้หาชื่อฟิลด์ได้ง่ายขึ้น

ในช่องใหญ่ ให้ใส่หมายเลขค่าคะแนน แล้วคลิกปุ่ม OK

การเปลี่ยนชั้นข้อมูลจากข้อมูลโพลิกอนไปยังข้อมูลแรสเตอร์

เปิด ArcToolbox ดับเบิ้ลคลิกบน Conversion Tool > To Raster > Polygon to Raster
หน้าต่าง Polygon to Raster กำหนดค่าดังภาพ ตั้งชื่อ geo_re และคลิกปุ่ม ok

กำหนดขอบเขตผลลัพธ์การประมาณค่าในช่วงให้มีขอบเขตตามชั้นข้อมูลพื้นที่ศึกษา โดยคลิกปุ่ม Environments คลิก Processing Extent ที่ Extent เลือกชั้นข้อมูล Same as layer Chon_pro และคลิก Raster Analysis ที่ Mask เลือกชั้นข้อมูล Chon_pro และคลิกปุ่ม OK

เมื่อกำหนดเงื่อนไขต่างๆ พร้อมแล้วคลิกปุ่ม OK

หาระยะทางของเส้นทางถนน

นำเข้าข้อมูล Chon_Tran จาก C:\RTArcGIS\LandFill

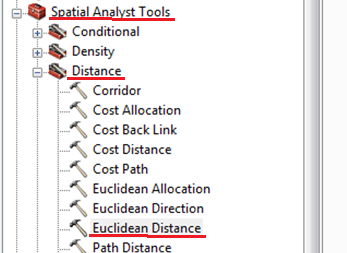

เปิด ArcToolbox ดับเบิ้ลคลิกบน Spatial Analyst Tool > Distance > Euclidean Distance

หน้าต่าง Euclidean Distance กำหนดค่าดังภาพ ตั้งชื่อ tran1 และคลิกปุ่ม ok

กำหนดขอบเขตผลลัพธ์การประมาณค่าในช่วงให้มีขอบเขตตามชั้นข้อมูลพื้นที่ศึกษา โดยคลิกปุ่ม Environments คลิก Processing Extent ที่ Extent เลือกชั้นข้อมูล Same as layer Chon_pro และคลิก Raster Analysis ที่ Mask เลือกชั้นข้อมูล Chon_pro และคลิกปุ่ม OK

เมื่อกำหนดเงื่อนไขต่างๆ พร้อมแล้วคลิกปุ่ม OK

การจัดกลุ่มข้อมูล Tran1 ใหม่ (Reclassify)

นำข้อมูลแรสเตอร์ที่นำเข้ามาจัดค่าคะแนนและค่าถ่วงน้ำหนักของแต่ละตัวแปรระยะห่างของถนนในทางค่าสถิติที่ถูกต้องและตั้งชื่อ tranre

เปิด ArcToolbox ดับเบิ้ลคลิกบน Spatial Analyst Tool > Reclass > Reclassify
หน้าต่าง Reclassify กำหนดค่าดังภาพและคลิกปุ่ม ok

เมื่อนำข้อมูล ให้คลิกคำสั่ง Classify ที่จะรูปแบบตารางสถิติ คุณลักษณะของกราฟ

หาระยะทางของเส้นทางหมู่บ้านชุมชน

นำเข้าข้อมูล Chon_vill จาก C:\RTArcGIS\LandFill
เปิด ArcToolbox ดับเบิ้ลคลิกบน Spatial Analyst Tool > Distance > Euclidean Distance

หน้าต่าง Euclidean Distance กำหนดค่าดังภาพ ตั้งชื่อ vill และคลิกปุ่ม ok

กำหนดขอบเขตผลลัพธ์การประมาณค่าในช่วงให้มีขอบเขตตามชั้นข้อมูลพื้นที่ศึกษา โดยคลิกปุ่ม Environments คลิก Processing Extent ที่ Extent เลือกชั้นข้อมูล Same as layer Chon_pro และคลิก Raster Analysis ที่ Mask เลือกชั้นข้อมูล Chon_pro และคลิกปุ่ม OK

เมื่อกำหนดเงื่อนไขต่างๆ พร้อมแล้วคลิกปุ่ม OK

การจัดกลุ่มข้อมูล vill ใหม่ (Reclassify)

นำข้อมูลแรสเตอร์ที่นำเข้ามาจัดค่าคะแนนและค่าถ่วงน้ำหนักของแต่ละตัวแปรระยะห่างของชุมชนในทางค่าสถิติที่ถูกต้องและตั้งชื่อ villre

เปิด ArcToolbox ดับเบิ้ลคลิกบน Spatial Analyst Tool > Reclass > Reclassify
หน้าต่าง Reclassify กำหนดค่าดังภาพและคลิกปุ่ม ok

เมื่อนำข้อมูล ให้คลิกคำสั่ง Classify ที่จะรูปแบบตารางสถิติ คุณลักษณะของกราฟ

การวิเคราะห์ซ้อนทับ (Overlay analysis)

Suitable land fill = W1*S1 + W2*S2 + … + Wn*Sn

นำเข้าข้อมูล slo_Re , geo_re , retran และ villre จาก การจัดกลุ่มข้อมูลใหม่ (Reclassify)
ArcToolbox ดับเบิ้ลคลิกบน Spatial Analyst Tool > Map Algebra > Raster Calculator

หน้าต่าง Raster Calculator กำหนดค่าดังภาพ ตั้งชื่อ sum และคลิกปุ่ม ok

การจัดกลุ่มข้อมูล sum ใหม่ (Reclassify)

นำข้อมูลแรสเตอร์ที่นำเข้ามาจัดค่าคะแนนและค่าถ่วงน้ำหนักของการวิเคราะห์ซ้อนทับในทางค่าสถิติที่ถูกต้องและตั้งชื่อ Final โดยจัดกลุ่มพื้นที่เหมาะสมในทางสถิติ

จัดกลุ่มพื้นที่เหมาะสมสำหรับการสร้างที่ฝังกลบขยะออกเป็น 3 กลุ่ม ได้แก่

เหมาะสมน้อย X – SD

เหมาะสมปานกลาง X - SD ≤ S ≤ X + SD

เหมาะสมมาก X + SD
